داکت اسپلیت یک سیستم تهویه مطبوع مرکزیِ کانالی است که از یک یونیت داخلی پنهان در سقف، یک یونیت خارجی و شبکه کانال تشکیل میشود. دستگاه در تابستان گرمای هوای داخل را به بیرون منتقل میکند و هوای خنک را از دریچهها به اتاقها میرساند؛ در مدلهای هیتپمپ، چرخه مبرد برای گرمایش معکوس میشود و در برخی اجراهای ایران نیز کویل آب گرم وظیفه گرمایش را بر عهده دارد.
داکت اسپلیت چیست و چرا در آپارتمانها، ویلاها و فضاهای اداری بهعنوان یک راهکار یکپارچه سرمایش و گرمایش شناخته میشود؟ این سیستم از نظر چرخه تبرید به اسپلیت معمولی شباهت دارد، اما بهجای نصب پنل دیواری در هر اتاق، یک یونیت داخلی مرکزی دارد که هوای آمادهشده را از طریق کانال و دریچه توزیع میکند.
برای درک درست عملکرد داکت اسپلیت باید مسیر هوا، مسیر مبرد و نقش کنترل دما را جداگانه شناخت. در این راهنما اجزای اصلی، چرخه سرمایش و گرمایش، مزایا و محدودیتها، تفاوت آن با اسپلیت دیواری و نکات انتخاب و نگهداری را بررسی میکنیم تا بتوانید درباره تناسب آن با ساختمان خود واقعبینانه تصمیم بگیرید.
داکت اسپلیت چگونه هوای ساختمان را تنظیم میکند؟
داکت اسپلیت از دو مدار هماهنگ استفاده میکند. در مدار مبرد، کمپرسور، کندانسور، شیر انبساط و کویل اواپراتور گرما را میان داخل و بیرون جابهجا میکنند. در مدار هوا، فن یونیت داخلی هوای برگشتی ساختمان را از روی فیلتر و کویل عبور میدهد و سپس آن را وارد کانال رفت میکند. دریچههای سقفی یا دیواری نیز هوای آمادهشده را به فضاها تحویل میدهند.
ترموستات دمای محیط را میسنجد و فرمان روشن یا خاموش شدن تجهیزات را صادر میکند. در دستگاههای دورمتغیر، ظرفیت کمپرسور و گاهی سرعت فن متناسب با بار حرارتی تغییر میکند؛ اما در مدلهای دورثابت، سیستم معمولاً با ظرفیت مشخص روشن میشود و پس از رسیدن به دمای تنظیمی خاموش خواهد شد.
اجزای اصلی داکت اسپلیت و وظیفه هر قطعه
شناخت اجزا کمک میکند تفاوت یک نصب اصولی با اجرای کمکیفیت را تشخیص دهید. جدول زیر نقش بخشهای اصلی را خلاصه میکند:
| جزء سیستم | محل معمول نصب | وظیفه اصلی |
|---|---|---|
| یونیت داخلی | سقف کاذب یا فضای تاسیساتی | فیلترکردن، تبادل حرارت و به گردش درآوردن هوا |
| یونیت خارجی | بام، تراس یا محوطه دارای جریان هوا | فشردهسازی مبرد و دفع یا جذب گرما |
| لولههای مبرد | بین دو یونیت | انتقال مبرد مایع و گاز در مدار بسته |
| کانال رفت و برگشت | داخل سقف کاذب | انتقال و بازگرداندن هوای ساختمان |
| ترموستات | فضای داخلی مرجع | اندازهگیری دما و کنترل عملکرد دستگاه |
| مسیر تخلیه درین | زیر یونیت داخلی | خروج آب حاصل از تقطیر رطوبت هوا |
یونیت داخلی، فیلتر و فن

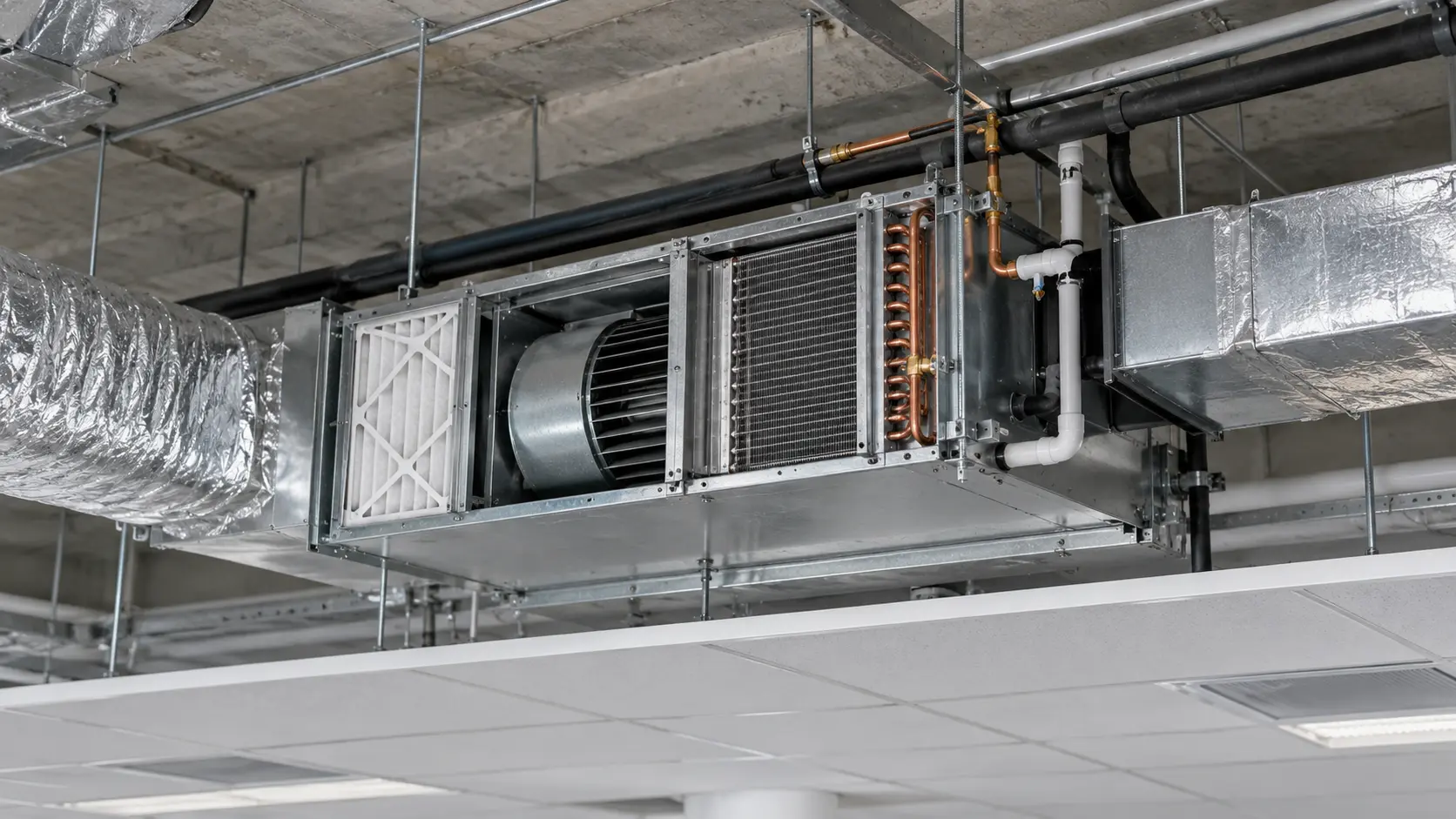

یونیت داخلی معمولاً درون سقف کاذب نصب میشود. هوای برگشتی ابتدا از فیلتر عبور میکند تا بخشی از گردوغبار و ذرات معلق گرفته شود، سپس از سطح کویل میگذرد. فن سانتریفیوژ یا مشابه آن فشار لازم برای حرکت هوا در شبکه کانال را ایجاد میکند. انتخاب نادرست فشار فن یا کانال باریک میتواند به صدای زیاد، کاهش دبی هوا و اختلاف دمای اتاقها منجر شود.
یونیت خارجی و مدار مبرد

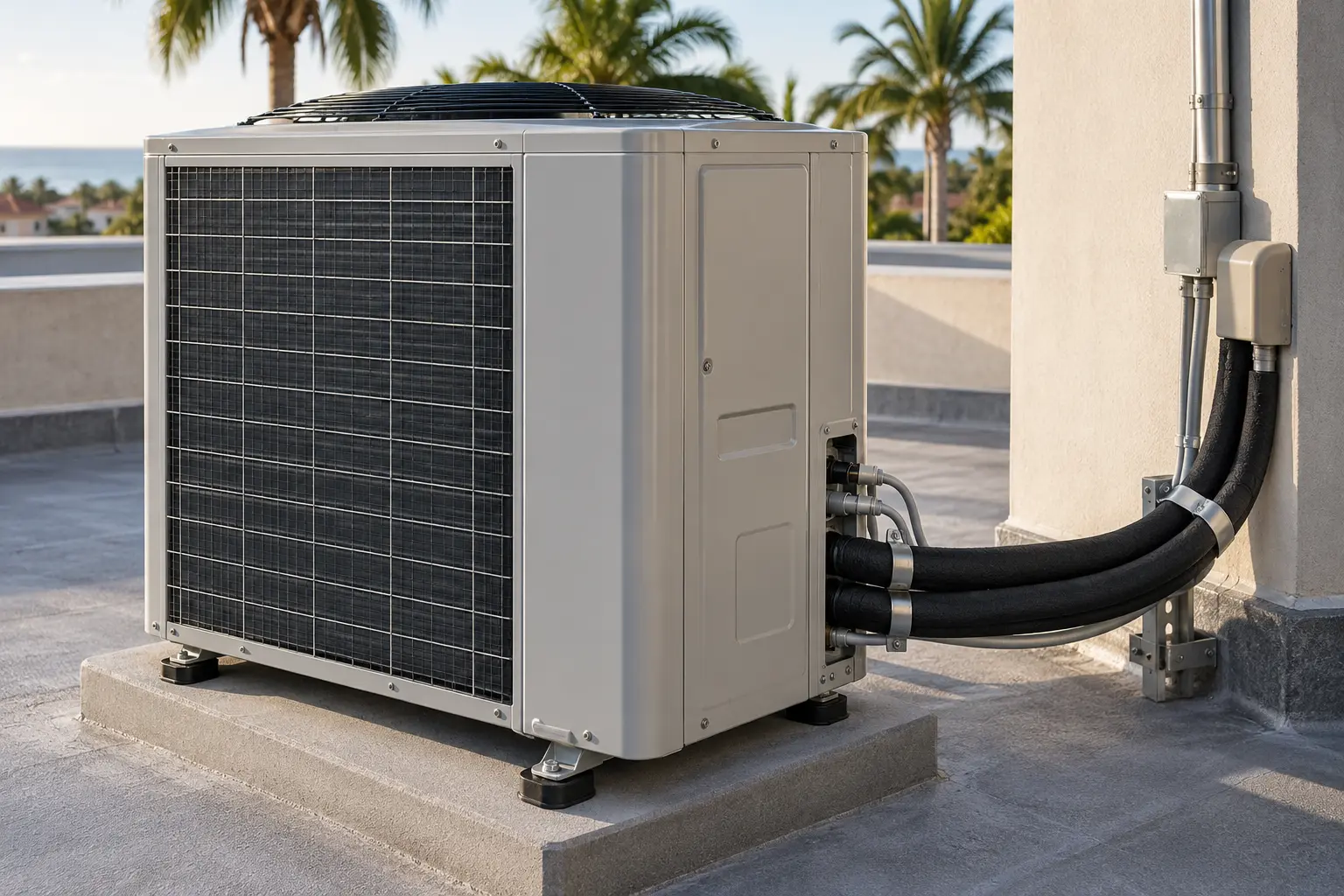

یونیت بیرونی میزبان کمپرسور، کویل کندانسور، فن و تجهیزات کنترلی است. دو لوله مسی عایقشده آن را به کویل داخلی متصل میکنند. کمپرسور اختلاف فشار لازم برای گردش مبرد را میسازد و مبرد نیز در تغییر حالت میان مایع و گاز، انرژی حرارتی را جابهجا میکند. برای شناخت گزینههای برند و ظرفیت، مطالعه راهنمای مدلهای داکت اسپلیت گودمن برای آپارتمان میتواند مکمل این توضیح باشد.
چرخه سرمایش داکت اسپلیت چگونه انجام میشود؟
در حالت سرمایش، هوای گرم اتاقها از مسیر برگشت به یونیت داخلی میرسد. مبرد سرد داخل کویل، گرمای هوا را جذب میکند و همزمان بخشی از رطوبت روی سطح کویل تقطیر میشود. هوای خنکتر با کمک فن وارد کانال رفت شده و از دریچهها در فضا توزیع میشود. آب تقطیرشده نیز باید با شیب مناسب از لوله درین خارج شود؛ گرفتگی این مسیر یکی از علتهای رایج آبریزی است که در راهنمای علت نشت آب از داکت اسپلیت گودمن با جزئیات بیشتری بررسی شده است.
پس از جذب گرما، مبرد به یونیت بیرونی میرود تا گرما را به محیط خارج پس بدهد. این چرخه پیوسته ادامه پیدا میکند تا دمای محل ترموستات به مقدار انتخابی برسد. بنابراین داکت اسپلیت «هوای سرد تولید» نمیکند؛ بلکه با مصرف برق، گرما را از داخل به بیرون منتقل میکند.
گرمایش داکت اسپلیت با هیتپمپ یا کویل آب گرم
روش گرمایش به طراحی دستگاه و پروژه وابسته است. در مدل هیتپمپ، شیر معکوسکننده جهت گردش مبرد را تغییر میدهد تا کویل داخلی گرم و کویل بیرونی سرد شود. توضیح وزارت انرژی آمریکا درباره عملکرد سیستمهای هیتپمپ نیز بر انتقال گرما، نه تولید مستقیم آن، تأکید میکند.
در بسیاری از ساختمانهای ایران، یک کویل آب گرم در مسیر هوای یونیت داخلی نصب میشود. آب گرم موتورخانه یا پکیج وارد کویل میشود و فن، هوا را از روی آن عبور میدهد. این شیوه مصرف برق کمپرسور را در زمستان حذف میکند، اما کیفیت گرمایش آن به دمای آب، سطح کویل، دبی هوا، عایق کانال و بالانس دریچهها وابسته است.
مزایا و محدودیتهای داکت اسپلیت چیست؟
مهمترین مزیت این سیستم، پنهانبودن یونیت داخلی و توزیع هوا از دریچههای هماهنگ با معماری است. یک دستگاه میتواند چند فضای مرتبط را پوشش دهد و نیاز به چند پنل دیواری را کاهش دهد. امکان استفاده از هوای برگشت مرکزی، فیلتراسیون یکپارچه و گرمایش با کویل آب گرم نیز برای برخی پروژهها ارزشمند است.
در مقابل، شبکه کانال به فضای سقف کاذب، طراحی دقیق و عایقکاری نیاز دارد. در سیستم ساده تکترموستاته، اتاقها معمولاً کنترل دمای مستقل ندارند؛ بستن خودسرانه دریچهها نیز میتواند فشار کانال و صدای سیستم را تغییر دهد. نشتی یا عایق ضعیف کانال باعث اتلاف انرژی میشود. طبق توصیه ENERGY STAR درباره آببندی کانالها، اتصالها باید با مصالح مناسب درزبندی و کانالهای قابل دسترس عایق شوند.
- مزیت معماری: تجهیزات داخلی از دید پنهان میمانند.
- توزیع مرکزی: هوا از چند دریچه به فضاهای مرتبط میرسد.
- نیاز اجرایی: طراحی کانال، فضای سقف و مسیر سرویس باید از ابتدا دیده شود.
- کنترل محدود: استقلال دمای هر اتاق بدون زونبندی و تجهیزات تکمیلی کامل نیست.
تفاوت داکت اسپلیت با اسپلیت دیواری
اسپلیت دیواری برای هر فضا یک پنل مستقل دارد و کنترل هر اتاق معمولاً سادهتر است. داکت اسپلیت یک یونیت مرکزی را به چند دریچه متصل میکند و نمای داخلی یکدستتری میسازد. در مقابل، خرابی یونیت مرکزی میتواند همزمان چند فضای تحت پوشش را متاثر کند، در حالی که خرابی یک اسپلیت دیواری معمولاً فقط همان اتاق را درگیر میکند.
انتخاب میان این دو فقط با مقایسه قیمت دستگاه درست نیست. هزینه کانالکشی، سقف کاذب، برقکشی، تخلیه آب، کویل گرمایشی و دسترسی سرویس باید در بودجه کل دیده شود. برای مقایسهای نزدیکتر با سایر گزینههای مستقیم، مقاله مقایسه کولر گازی پرتابل با اسپلیت دید بهتری از تفاوت سناریوهای مصرف میدهد.
چه عواملی ظرفیت و کیفیت عملکرد را تعیین میکنند؟
ظرفیت مناسب باید براساس بار واقعی ساختمان انتخاب شود، نه فقط مساحت. اقلیم، جهت تابش، تعداد و جنس پنجرهها، ارتفاع سقف، عایق پوسته، تعداد افراد، تجهیزات گرمازا و هوای تازه همگی بر بار اثر دارند. دستگاه کمظرفیت در روزهای اوج به دمای هدف نمیرسد؛ دستگاه بیشازحد بزرگ نیز ممکن است سیکلهای کوتاه، صدای بالاتر و کنترل نامناسب رطوبت ایجاد کند.
بعد از ظرفیت، طراحی کانال تعیینکننده است. افت فشار مسیر، تعداد زانوها، ابعاد کانال، سرعت هوا، اندازه دریچه و مسیر برگشت باید محاسبه شوند. اجرای غیراصولی میتواند حتی عملکرد دستگاه باکیفیت را ضعیف کند. همچنین محل نصب یونیت باید امکان بازکردن فیلتر، سینی درین، فن و کویل را فراهم کند؛ دریچه بازدید کوچک یا مسدود، سرویسهای بعدی را دشوار و پرهزینه میکند.
مصرف برق داکت اسپلیت به چه مواردی وابسته است؟
مصرف برق تابع ظرفیت واقعی مورد نیاز، راندمان کمپرسور، نوع کنترل دور، دمای تنظیمی، ساعات کار، شرایط یونیت خارجی و کیفیت کانال است. واژه «اینورتر» بهتنهایی تضمینکننده قبض پایین نیست؛ اگر دستگاه بزرگتر از نیاز انتخاب شود یا هوای سرد از کانال نشت کند، مزیت کنترل دور کاهش مییابد.
تمیزبودن فیلتر و کویل نیز مهم است، زیرا افت جریان هوا زمان کارکرد و فشار کاری را افزایش میدهد. اگر میخواهید عوامل مصرف را دقیقتر بشناسید، راهنمای محاسبه مصرف برق کولر گازی در سرمایش و گرمایش نکات تکمیلی مفیدی دارد.
نکات ضروری نصب و نگهداری داکت اسپلیت
پیش از نصب، مسیر کانال، لوله مسی، کابل برق، درین و دریچه بازدید باید هماهنگ شوند. یونیت داخلی باید تراز باشد و سینی درین شیب تخلیه مطمئن داشته باشد. یونیت خارجی نیز به فاصله آزاد کافی برای ورود و خروج هوا نیاز دارد. عایقکاری پیوسته لوله و کانال از تعریق، چکه و اتلاف انرژی جلوگیری میکند.
در بهرهبرداری، فیلتر را متناسب با گردوغبار محیط و توصیه سازنده بازدید کنید. تمیزکردن کویل، بررسی اتصالات برق، کنترل فشار مبرد و شستوشوی تخصصی کار تکنسین است. راهنمای تعویض و تمیزکردن فیلتر داکت اسپلیت مراحل مربوط به فیلتر را شرح میدهد.
آیا داکت اسپلیت برای ساختمان شما مناسب است؟
این سیستم زمانی انتخاب مناسبی است که سقف کاذب و مسیر کانال کافی وجود داشته باشد، چند فضای مرتبط نیاز حرارتی نزدیک داشته باشند و کارفرما نمای یکپارچه و تجهیزات پنهان را ترجیح دهد. برای واحدهایی که هر اتاق الگوی استفاده کاملاً متفاوت دارد، کنترل مستقل اولویت اصلی است یا امکان کانالکشی وجود ندارد، چند سیستم مجزا یا راهکار زونبندیشده ممکن است منطقیتر باشد.
پیش از خرید، نقشه معماری و تاسیسات، محاسبه بار، فشار استاتیکی فن، سطح صدا و دسترسی سرویس را با متخصص بررسی کنید. تصمیم درست حاصل هماهنگی دستگاه و ساختمان است؛ نه انتخاب صرفاً براساس نام برند، ظرفیت اسمی یا پایینترین قیمت اولیه.
جمعبندی
در پاسخ به پرسش «داکت اسپلیت چیست» میتوان گفت این دستگاه یک سیستم کانالی با یونیت داخلی مرکزی و کندانسور خارجی است که گرما را با مدار مبرد جابهجا و هوای آمادهشده را از کانال توزیع میکند. کیفیت تجربه نهایی بیش از هر چیز به محاسبه ظرفیت، طراحی و آببندی کانال، جانمایی درست تجهیزات و نگهداری منظم وابسته است. پیش از انتخاب، نیاز به کنترل مستقل اتاقها، فضای سقف و هزینه کامل اجرا را همزمان بسنجید.
سؤالات متداول
داکت اسپلیت چه تفاوتی با کولر گازی معمولی دارد؟
چرخه تبرید آنها مشابه است، اما داکت اسپلیت یک یونیت داخلی پنهان و شبکه کانال دارد؛ اسپلیت دیواری معمولاً برای هر اتاق یک پنل مستقل نصب میکند.
آیا داکت اسپلیت هم سرمایش دارد و هم گرمایش؟
بله، مدل هیتپمپ با معکوسکردن چرخه مبرد گرمایش ایجاد میکند. در بسیاری از پروژههای ایران نیز کویل آب گرم متصل به موتورخانه یا پکیج برای گرمایش استفاده میشود.
آیا میتوان دمای هر اتاق را جداگانه تنظیم کرد؟
در اجرای معمول تکترموستاته، کنترل کاملاً مستقل هر اتاق وجود ندارد. برای کنترل جداگانه باید زونبندی، دمپر موتوری، سنسور و طراحی کنترلی سازگار پیشبینی شود.
چرا داکت اسپلیت صدای زیادی ایجاد میکند؟
انتخاب نادرست فشار فن، سرعت بالای هوا، کانال کوچک، دریچه نامناسب، لرزش یونیت یا نبود عایق صوتی میتواند صدا ایجاد کند. تشخیص دقیق به بازدید فنی نیاز دارد.
فیلتر داکت اسپلیت هر چند وقت یکبار باید بررسی شود؟
یک فاصله ثابت برای همه ساختمانها وجود ندارد؛ میزان گردوغبار، ساعات کار و نوع فیلتر تعیینکننده است. بازدید ماهانه در فصل پرمصرف نقطه شروع مناسبی است و زمان تعویض باید با دستور سازنده هماهنگ باشد.
