اجزای اسپلیت دیواری مجموعهای از یونیت داخلی، یونیت خارجی، مسیر مبرد، کابلهای کنترلی و درین هستند. فیلتر، کویل اواپراتور و فن در داخل ساختمان، گرمای اتاق را میگیرند و کمپرسور، کندانسور و فن بیرونی این گرما را به محیط بیرون منتقل میکنند. شناخت وظیفه هر قطعه برای نگهداری درست دستگاه ضروری است.
اجزای اسپلیت دیواری با وجود ظاهر ساده دستگاه، یک سامانه هماهنگ هستند. افت پرتاب باد میتواند از فیلتر یا فن باشد، چکه آب ممکن است به درین یا یخزدگی کویل مربوط شود و صدای یونیت خارجی میتواند به گردش هوا یا بخشهای مکانیکی ارتباط داشته باشد. بنابراین، تشخیص درست با دیدن یک علامت و تعویض حدسی قطعه انجام نمیشود.
در این مقاله نقش قطعات را توضیح میدهیم تا کاربر بتواند نشانههای اولیه را بهتر گزارش کند. باز کردن مدار مبرد، کار روی برق و تعمیر کمپرسور یا برد، فعالیت تخصصی است و باید توسط تکنسین انجام شود.
اجزای اسپلیت دیواری در یک نگاه
| قطعه | محل | وظیفه |
|---|---|---|
| فیلتر و اواپراتور | یونیت داخلی | گرفتن ذرات و جذب گرمای هوا |
| فن بلوور و دریچه | یونیت داخلی | گردش و پرتاب هوا |
| کمپرسور و کندانسور | یونیت خارجی | فشردهسازی مبرد و دفع گرما |
| لوله مسی، کابل و درین | بین دو یونیت | اتصال چرخه تبرید، کنترل و تخلیه آب |
چرخه سرمایش بهجای «تولید سرما»، گرما را جابهجا میکند. مبرد در اواپراتور گرمای هوای اتاق را جذب میکند، کمپرسور فشار آن را بالا میبرد و کندانسور این گرما را بیرون میدهد. پس از افت فشار، مبرد دوباره آماده جذب گرما میشود. هر مانع در جریان هوا یا گردش مبرد، کارایی این چرخه را کاهش میدهد.
فیلتر؛ سادهترین قطعه با اثر زیاد
فیلترهای توری پشت پنل جلویی قرار دارند و از ورود گردوغبار درشت به کویل و فن جلوگیری میکنند. وقتی فیلتر کثیف شود، فن باید سختتر کار کند و هوای کمتری از روی اواپراتور عبور میکند. نتیجه ممکن است کاهش پرتاب باد، افزایش زمان روشنبودن و افت حس سرمایش باشد. در فضاهای پرگردوغبار یا خانههای دارای حیوان خانگی، فاصله بررسی فیلتر کوتاهتر است.
فیلتر را طبق راهنمای مدل، آرام خارج کنید، با آب ولرم بشویید و پس از خشکشدن کامل جا بزنید. نصب فیلتر خیس میتواند بوی نامطبوع و آلودگی ایجاد کند. اگر با فیلتر تمیز همچنان باد ضعیف است، مسئله میتواند در کویل یا فن باشد؛ در این حالت مراجعه برای سرویس و تعمیر کولر گازی گودمن تصمیم منطقیتری از استفاده بیرویه از مواد شوینده است.

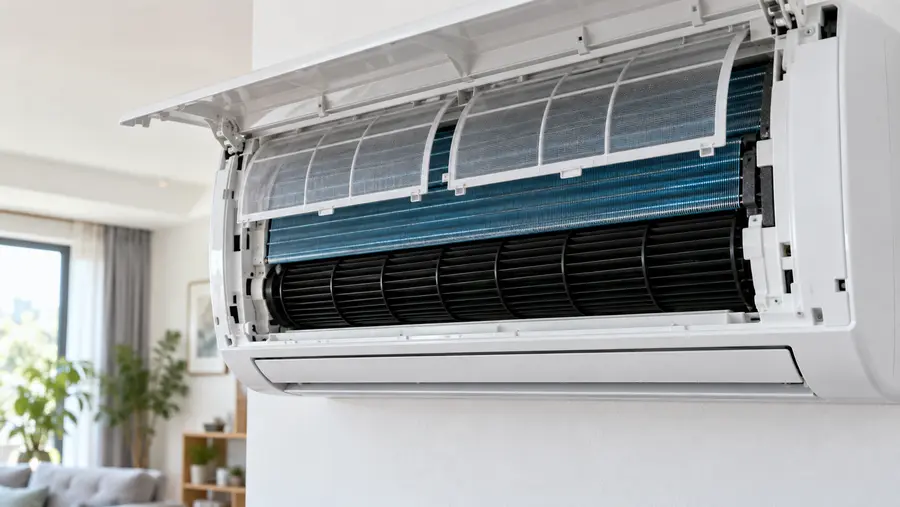

کویل اواپراتور و فن یونیت داخلی
کویل اواپراتور از لوله مسی و پرههای ظریف تشکیل شده است. مبرد کمفشار در آن تبخیر میشود و گرمای هوای اتاق را میگیرد. چون سطح کویل سرد است، بخشی از رطوبت هوا نیز روی آن متراکم میشود؛ آب حاصل در سینی جمع شده و از درین خارج میشود. تمیزی سطح کویل برای انتقال گرمای مناسب اهمیت مستقیم دارد.
فن بلوور هوای اتاق را از فیلتر و کویل عبور میدهد. پرتاب نامتقارن، لرزش، صدای سایشی یا کاهش شدید دبی هوا میتواند از آلودگی فن، شکستگی پرهها، اشکال موتور یا مشکل نصب ناشی شود. دریچههای خروجی هم مسیر هوای سرد را تنظیم میکنند؛ فشار دادن یا جابهجا کردن اجباری آنها ممکن است به موتور پره آسیب بزند.
یخزدگی یا بوی نامطبوع چه معنایی دارد؟
یخزدگی کویل، آبریزی یا بوی نامطبوع علت واحدی ندارد. گرفتگی فیلتر، کمبود جریان هوا، آلودگی کویل، ایراد فن، مسیر درین یا مسئله مدار مبرد میتواند مؤثر باشد. خاموشکردن دستگاه و یادداشت نشانهها کمک میکند، اما تکرار روشن و خاموش کردن برای آزمایش یا دستکاری لولهها اقدام مناسبی نیست.
برد، سنسورها و فرمان دستگاه
برد الکترونیکی فرمان ریموت و اطلاعات سنسور دما را دریافت میکند و فن، کمپرسور و حالتهای کاری را هماهنگ میسازد. روشننشدن دستگاه همیشه نشانه خرابی برد نیست؛ باتری ریموت، برق ورودی، تنظیمات، سنسور یا اتصالات نیز باید بررسی شود. بهدلیل وجود برق و قطعات حساس، باز کردن بخش الکتریکی به کاربر عادی توصیه نمیشود.

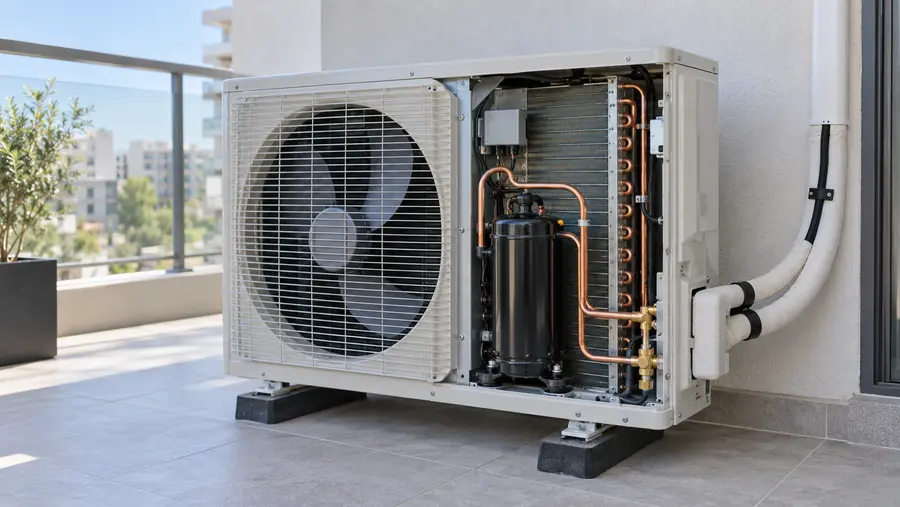

کمپرسور؛ قلب یونیت خارجی
کمپرسور بخار مبرد را از یونیت داخلی میگیرد و با فشردهسازی، شرایط دفع گرما را در کندانسور فراهم میکند. این قطعه در بسیاری از مدلها بار الکتریکی و مکانیکی بالایی تحمل میکند؛ بنابراین ظرفیتسنجی، برق مناسب، نصب اصولی و سرویس دورهای همگی بر عمر آن اثر دارند. صدای شدید، قطع و وصل پیدرپی یا کارنکردن یونیت خارجی نیاز به عیبیابی مرحلهای دارد.
قطعهای که بدون تطابق با مدل دستگاه تعویض شود، ممکن است مشکل را حل نکند یا مسئله تازهای بسازد. برای شناخت موضوع قطعات و خدمات سازگار، راهنمای تعویض قطعات اصلی گودمن را با مشخصات مدل خود تطبیق دهید. در مدلهای اینورتر نیز تشخیص برد، درایو و کمپرسور باید با ابزار مناسب انجام شود.
کندانسور و فن بیرونی؛ خروج گرما از سیستم
کندانسور کویلی است که مبرد داغ در آن گرمای خود را به هوای بیرون میدهد. فن بیرونی هوا را از بین پرههای کندانسور میکشد یا میدمد تا انتقال حرارت برقرار بماند. اگر اطراف دستگاه با دیوار، پوشش تزئینی، برگ یا گردوغبار مسدود باشد، دمای کارکرد و فشار سیستم میتواند بالا برود و راندمان افت کند.
اطراف یونیت خارجی را تمیز و باز نگه دارید، اما برای شستوشوی عمیق یا صافکردن پرههای ظریف از روش تخصصی استفاده کنید. آب پرفشار، ابزار نوکتیز یا فشار دادن پرهها ممکن است کویل را آسیب بزند. موقعیت یونیت باید امکان دسترسی برای سرویس و گردش هوای کافی داشته باشد.
خازن، شیر سرویس و تجهیزات حفاظتی
بسته به مدل، یونیت خارجی میتواند خازن، کنتاکتور، برد اینورتر، شیر سرویس و تجهیزات حفاظتی داشته باشد. این بخشها با برق و فشار مبرد در تماساند. نشتی، خطای برق یا تعویض نادرست قطعه در این قسمت خطرساز است. الزامات EPA برای تکنسینهای مبرد نیز بر کار تخصصی و مسئولانه با سامانههای حاوی مبرد تأکید میکند.

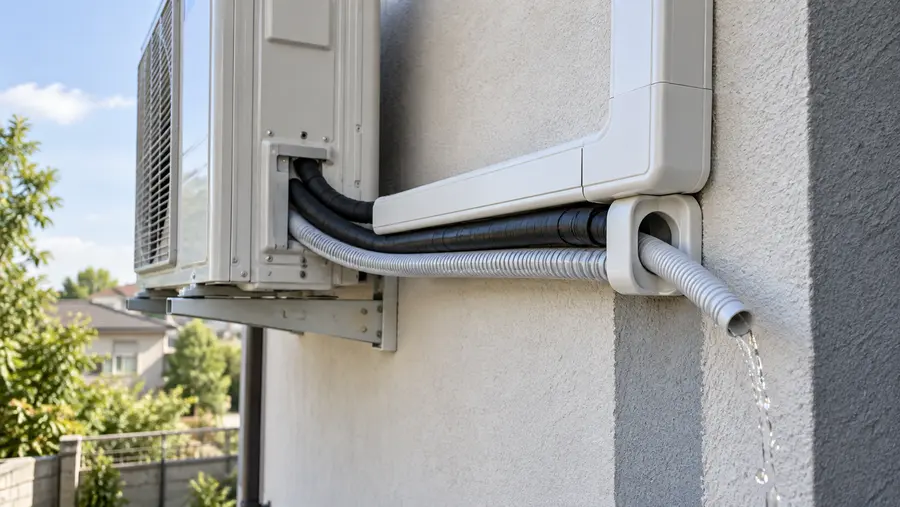

لوله مبرد، عایق و کابل ارتباطی
لولههای مسی رفت و برگشت، مبرد را میان دو یونیت جابهجا میکنند. کابلها نیز برق و فرمانهای کنترلی را منتقل میکنند. قطر لوله، طول مجاز، اختلاف ارتفاع، خمکاری و عایقکاری باید مطابق دستورالعمل سازنده باشد. عایق ناقص میتواند موجب تعریق لوله، اتلاف انرژی و آبچکه شود؛ لولهکشی غیراصولی نیز عملکرد و عمر تجهیز را تحت تأثیر قرار میدهد.
شارژ مبرد راهحل خودکار هر افت سرمایش نیست. اگر نشتی وجود داشته باشد، ابتدا باید محل آن پیدا و رفع شود و سپس مقدار مبرد مطابق پلاک دستگاه تنظیم گردد. برای دسترسی به دفترچههای همان مدل، مرجع Find a Manual در Goodman از تعمیم دادن مشخصات مدلهای دیگر دقیقتر است.
درین و سینی آب؛ مسیر تخلیه رطوبت
رطوبت هوا در تماس با کویل سرد به آب تبدیل میشود. این آب در سینی زیر کویل جمع میشود و باید با شیب مناسب از طریق شلنگ درین خارج شود. گرفتگی درین، شیب معکوس، شکستگی سینی، آلودگی یا یخزدگی میتواند باعث چکهکردن آب از پنل داخلی شود. بررسی فقط از بیرون کافی نیست و در موارد تکرارشونده باید کل مسیر دیده شود.
در نصب اولیه، وکیومکردن مدار، تست نشتی، عایق مناسب و کنترل شیب درین جزو کارهای مهم هستند. مرور مراحل نصب کولر گازی به شما نشان میدهد چرا نتیجه نهایی فقط به برند یا ظرفیت دستگاه وابسته نیست.
چکلیست نگهداری اجزای اسپلیت دیواری
- فیلتر: در زمان مناسب بازدید، شسته و خشک شود.
- گردش هوا: جلوی یونیت داخلی و خارجی مسدود نشود.
- صدا و لرزش: محل و زمان بروز آن را یادداشت کنید.
- آبریزی: مسیر درین و نشانههای یخزدگی توسط تکنسین بررسی شود.
- سرویس فصلی: پیش از اوج گرما وضعیت کویل، فن و اتصالات ارزیابی شود.
برای آمادهسازی پیش از فصل گرم، نکات سرویس تابستانه کولر گازی را هم در برنامه نگهداری قرار دهید.
چرا ثبت علائم پیش از سرویس مفید است؟
پیش از تماس با تکنسین، زمان بروز مشکل، حالت کارکرد، دمای تقریبی، وجود آبریزی، کد خطا و تغییرات صدا را یادداشت کنید. این اطلاعات به تشخیص سریعتر کمک میکند. همچنین شماره مدل و ظرفیت درجشده روی پلاک دستگاه را آماده داشته باشید. اگر دستگاه بوی سوختگی میدهد، فیوز میپرد یا صدای مکانیکی شدید دارد، برق آن را قطع کنید و تا بررسی تخصصی از روشن کردن دوباره خودداری کنید. سرویس حرفهای باید علت را مشخص کند، نه اینکه صرفاً با تغییر تنظیمات نشانه را پنهان کند.
جمعبندی و انتخاب خدمات درست
اجزای اسپلیت دیواری وقتی عملکرد مطلوب دارند که جریان هوا، انتقال گرما، مدار مبرد و تخلیه آب بدون مانع انجام شود. فیلتر تمیز، کویل سالم، فن متعادل، کندانسور دارای گردش هوا و درین با شیب صحیح، پایههای اصلی کارکرد هستند. در صورت مشاهده نشانه غیرعادی، از تعویض آزمایشی قطعه پرهیز کنید و با اطلاعات مدل و علائم ثبتشده، درخواست بررسی حرفهای بدهید.
برای ارزیابی اعتبار خدمات و مسیر پشتیبانی، صفحه نمایندگی رسمی گودمن در ایران را بررسی کنید.
سؤالات متداول
۱. مهمترین اجزای اسپلیت دیواری کداماند؟
فیلتر، اواپراتور، فن، برد، کمپرسور، کندانسور، لوله مبرد و درین، بخشهای اصلی یک اسپلیت دیواری هستند.
۲. چرا اسپلیت از پنل داخلی آب میدهد؟
گرفتگی درین، شیب نامناسب، آلودگی، یخزدگی یا ایراد سینی آب میتواند عامل باشد و باید بررسی شود.
۳. آیا شستن فیلتر برای رفع کمبود سرمایش کافی است؟
خیر. فیلتر تمیز مهم است، اما مشکل کویل، فن، کندانسور، نصب یا مبرد نیز میتواند علت باشد.
۴. آیا میتوان مبرد را در خانه شارژ کرد؟
خیر. این کار به ابزار و مهارت نیاز دارد و باید پس از بررسی نشتی و مشخصات مدل انجام شود.
۵. یونیت خارجی چه فضایی میخواهد؟
فضای باز با گردش هوای کافی و فاصله مناسب از موانع لازم است؛ مقدار دقیق به دفترچه همان مدل بستگی دارد.
